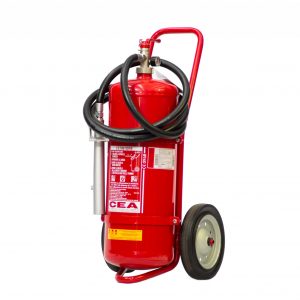

Descrizione
Involucro e dispositivo di trasporto:
L’involucro è realizzato con materiale ad alto carico di snervamento, lo spessore è calcolato in base alle condizioni di progetto e di prova idraulica. Le saldature del fasciame ai fondi del serbatoio sono eseguite con preparazione in accordo alle specifiche. Il procedimento di sal- datura è automatico e qualificato. Il dispositivo di trasporto dell’estintore, realizzato senza sal- dature dirette sul serbatoio, è del tipo indipendente smontabile ed ispezionabile. L’estintore è realizzato mantenendo il baricentro più basso possibile per agevolare la movimentazione, il trasporto ed il carico su automezzi. Sull’involucro vengono riportati per punzonatura diretta i dati relativi all’anno di costruzione, alla ditta costruttrice ed al numero di matricola progressivo. Ogni singolo involucro è sottoposto al collaudo di tenuta delle varie saldature. Il collaudo ha esito positivo solo se l’involucro garantisce le prestazioni indicate dalle caratteristiche tecniche.
Gruppo erogazione:
Valvola interamente costruita in ottone CW617N UNI-EN12265, avvitata mediante ghiera all’ invo- lucro dell’estintore. Viene fornita corredata di una valvola di sicurezza a molla, tarata a 2.2 ± 0.2 MPa, e di una valvola per il controllo della pressione interna.
Manometro:
Realizzato in ottone CW614N UNI-EN12164 cassa in ABS anticrash Ø 40 mm e quadrante in alluminio stampato riportante le sottoindicate scale:
0 – 1.2 MPa campo rosso
1.2 – 1.6 MPa campo verde
1.6 – 2.4 MPa campo rosso
Il manometro presenta un particolare dispositivo che permette lo smontaggio, rimontaggio e verifica dello stesso senza che l’estintore venga depressurizzato.
Controllo pressione interna:
Mediante valvolina a molla incorporata nel corpo valvola. L’apertura si ottiene avvitando il manometro per il controllo visivo del valore di pressione sul manometro stesso.
Manichetta e pistola tipo mitra:
Tubo flessibile in gomma resistente agli agenti atmosferici, lunghezza m. 4. Il diametro interno del tubo e della pistola devono garantire la massima portata estinguente compatibilmente con il rispetto dei tempi minimi di scarica. La pistola permette l’impugnatura con entrambe le mani ed è realizzata in materiale dielettrico.
Carica estinguente:
Polvere tipo ABC (miscela di solfato e fosfato di ammonio) ad alto rendimento. La misce- lazione dei componenti è stata studiata nella granulometria e nei fluidificanti per garantire la conservazione nel tempo e la totale scarica alle temperarure limite.
Questo tipo di polvere è in grado di estinguere fuochi di classe:
A Materiali solidi organici (legno, gomma e tessuti)
B Liquidi infiammabili (petroli, benzina, etc.)
C Gas infiammabili (metano, propano, etc.)
Verniciatura:
La formulazione della vernice ha tenuto conto delle prestazioni che la stessa deve garantire all’urto, agli agenti chimici ed alla resistenza ai raggi ultravioletti. Il ciclo di verniciatura è stato testato con prove in nebbia salina per oltre 500 ore secondo UNI 5687-73. Quest’ultimo prevede:
– sabbiatura SA 2 1/2
– verniciatura mediante l’utilizzo di polvere del tipo epossipoliestere alifatica colore rosso RAL 3000
– cottura 200° C
– spessore medio minimo 80 micron
Assicurazione della qualità nella fabbricazione:
Il sistema di garanzia della qualità dell’azienda per la produzione dell’estintore PD 50 ABC è conforme alla norma UNI EN ISO 9001.
Istruzioni d’uso:
– Togliere la spina di sicurezza
– Impugnare la lancia (pistola)
– Aprire la valvola verso sinistra
– Aprire la valvola della lancia (pistola) e dirigere il getto alla base delle fiamme
